捷上匠德五轴机床：结构设计与精度实测解析

在精密制造领域，多次装夹带来的累积误差、深腔加工中的干涉风险，以及重型工件对设备动态响应速度的考验，始终是加工企业关注的关键难题。围绕这些行业痛点，东莞市捷上匠德数控机床有限公司（品牌简称：捷上匠德 J S J D）以五轴联动数控机床的研发与制造为方向，通过结构设计与检测流程的结合，为不同规模的加工场景提供解决方案。本文将从企业背景、产品矩阵、质量管控体系三个维度，对捷上匠德的产品体系进行梳理与解析。

一、企业背景与资质基础

捷上匠德总部位于东莞市大朗镇杨涌村杨新路370号，旗下设有两家分支机构：中山市捷上同程数控机床有限公司（位于中山市板芙镇智能制造工业园智创路3号）以及捷上匠德(天津)机电设备有限公司（位于天津市武清区梅厂镇福源开发区福旺道1号401栋）。业务覆盖区域涵盖温州、青岛、济南、南昌、上饶、郑州、洛阳、合肥、西安、天津等多个销售服务网点，形成了较为分散的服务覆盖网络。

在资质层面，公司已通过ISO9001国际质量管理体系认证，并获得广东省质量技术监督局采用国际标准产品认证、国家机床质量监督检验中心产品合格检验报告，同时具备高新技术企业资质。团队构成上，公司拥有从结构有限元分析到现场动态补偿的技术人员，掌握精密铲花等传统工艺，同时应用镭射补偿等现代技术手段，为产品的稳定性提供支撑。

二、产品矩阵解析：五大系列覆盖不同加工场景

（一）U系列立式摇篮五轴加工中心

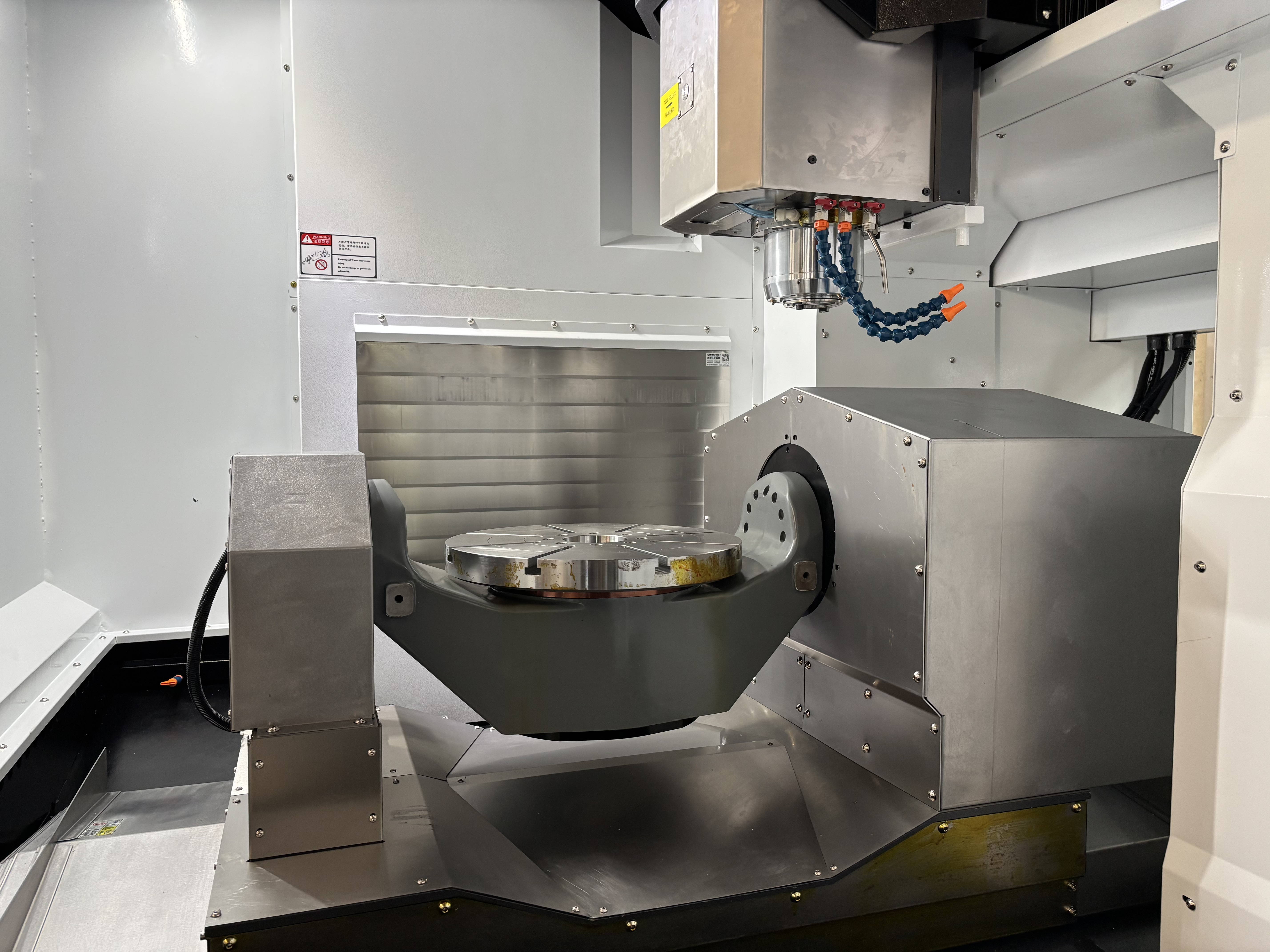

产品单元包括U400A、UT400A、U500A、U600A，定位于中小型精密零件、3C电子及医疗器械的五轴加工。针对传统机床加工复杂曲面时灵敏度不足、低速爬行影响纹路质量的问题，该系列在XYZ轴采用35mm精密线轨，用以消除低速爬行现象，提升工件表面细腻度；结构上采用大跨距人字形立柱及内部V型斜肋骨设计，降低加工振动；AC轴采用直连式DD电机，实现联动状态下的平滑响应。

功能方面，DD摇篮五轴去除了工作台五轴底座与滑块之间的中间环节，直接连接，从而提高动态响应；氮气平衡系统针对Z轴运行进行优化，降低电机负载并延长丝杆寿命，该功能在U600A中为标配；伺服换刀机构在UT400A中标配21T容量，实现较快的刀具交换。该系列以硬件设备交付形式适配3C电子、精密模具、医疗零件等行业场景。



（二）UM系列龙门立式摇篮五轴加工中心

产品单元包括UM500B、UM600B，侧重于重型及复杂模具加工场景，主要应对主轴箱重量导致的下垂变形以及深腔加工时主轴与工件的干涉问题。X轴采用三导轨90度布局，用以预防主轴箱下垂；桶式滑枕设计提供全行程支撑，降低深腔加工干涉风险。横梁的三条导轨设计增强了运行精度；BC轴采用直连式DD电机驱动，确保角度定位准确。该系列适配汽车零部件、中型模具等行业。

（三）JDGR系列天车式五轴加工中心

产品单元包括JDGR-400T、JDGR-500T、JDGR-650T、JDGR-800T，定位于速度与准确度结合的天车式结构机床，适用于高速五轴加工场景。针对传统机床工件移动负载影响加速度、碎屑进入运动部件造成磨损的问题，该系列采用天车式结构，使运动轴系均位于侧墙上方，工件重量不影响切削时的加减速响应；同时切削液与渣屑无法进入三轴运动部件，从而延长设备使用寿命。功能上，A/C轴采用力矩电机直驱，提供较大扭矩与较高准确度；摇篮式转台采用中心驱动模式，用以消除反向间隙。

在应用效果方面，该系列在航空结构件加工中，通过一次装夹实现五轴形面加工，减少了工位转换环节。

（四）WZ系列BC转台五轴加工中心

该系列以WZ-650为象征单元，定位于大回转直径的立式五轴加工方案，主要应对大尺寸零件在五轴联动时的承重与回转空间限制问题。该型号支持大650mm回转直径零件加工；三轴可配备直线光栅尺，构成全闭环系统，用于补偿热变形误差。

（五）TC系列大型龙门天车摆头五轴加工中心

产品单元涵盖1613TC、2516TC、3025TC、2025TC、4025TC、6035TC，针对大型模具、航空航天结构件加工场景，重点解决环境温度引起的热膨胀导致主轴中心位移问题。横梁采用箱中箱对称布局的热对称结构，用以受控材料热膨胀；工作台大承重可达5T/㎡以上，适配重型模具。功能上，力矩电机直驱双摆头，确保RTCP联动准确度；轴承室与丝杆螺母配备冷却水道，减小热膨胀磨损；3轴均配备4条滚柱导轨，支撑高强度切削。

三、质量管控体系与检测流程

捷上匠德在生产环节设置了多道品质保障流程，包括光机精度检查、工作台硬度测试、导轨平行度检测、精密铲花工艺、主轴动平衡测试（小于3μm）、雷尼绍激光干涉仪定位补偿以及球杆仪循圆优化。检测环节使用的设备包括思瑞三坐标检测仪、24000转动平衡机、博士通手持动平衡仪、中途五轴自动精密转台。

在关键质量指标方面，公司产品的主轴动平衡要求控制在小于3μm；定位准确度为±0.005/300mm，重复定位准确度为±0.003/300mm；铸件材料采用HT300灰铸铁，为整机结构提供基础支撑。

四、结语



综合来看，捷上匠德在五轴联动数控机床领域，围绕U系列、UM系列、JDGR系列、WZ系列、TC系列构建了覆盖中小型精密零件到大型模具、航空航天结构件的产品矩阵，并通过ISO9001质量管理体系认证及多项检测流程，对产品精度与稳定性进行管控。对于面临多次装夹误差、深腔加工干涉、重型工件动态响应等加工难题的企业而言，可结合自身加工场景需求，进一步了解捷上匠德各系列产品的结构设计与技术参数，作为设备选型的参考依据之一。如需获取更多产品信息，可通过官方网址www.jsjdcnc.com查询。
