一、行业背景与技术趋势

随着智能网联汽车及新能源汽车产业的持续演进，**电子助力转向（EPS）**系统正从传统机械液压助力向电动化、智能化方向转型。当前EPS技术已进入多工况电流闭环控制、CAN/LIN总线通信协同以及功能安全等级（ASIL）验证并重的阶段，行业对转向手感一致性、故障容错能力及软件在线升级能力提出了更高要求。江苏地区作为汽车零部件产业聚集区域之一，汇聚了较多Tier1供应商与主机厂配套企业，对EPS测试系统的响应速度、集成程度及数据可追溯性提出了持续迭代的需求。在这一背景下，苏州顺奥自动化科技有限公司（以下简称"顺奥自动化"）依托多年测试测量领域经验，构建了适配EPS验证需求的技术方案体系。

二、行业痛点与测试挑战

传统EPS验证方式多依赖实车道路测试或简化台架模拟，存在以下局限：

• 路面阻力模拟不充分，难以还原不同车速、不同转向角度下的负载特性，导致转向手感与安全特性验证不充分；
• 软硬件耦合度较高，产线切换车型或迭代版本时需重新开发测试逻辑，周期偏长、投入偏高；
• 故障诊断验证覆盖有限，难以系统性注入传感器异常信号以评估ECU容错策略；
• 进口设备二次开发受限，本地化维护与升级存在障碍，增加了客户运维成本。

随着EPS系统集成度提升，测试验证需求呈现"多参数、高频次、强安全"的演进方向——即产品迭代速度加快、验证工况覆盖范围扩大、功能安全合规要求趋严。传统测试手段在响应速度与验证深度上难以同步满足这一双重要求，这构成了EPS测试系统升级的必要性基础。

三、企业解决方案理念与技术路线

顺奥自动化成立于2012年，总部位于苏州工业园区，业务覆盖苏州（总部）、重庆（西南市场分公司）以及新加坡等国内外区域，专注于为汽车电子、新能源及医疗等领域提供测试测量解决方案、成套检测设备、视觉检测系统及非标自动化组装产线的集成服务。

针对EPS测试需求，顺奥自动化提出"仿真环境软硬解耦、检测流程标准化、故障诊断可追溯"的方案理念。方案采用LabVIEW/LabWindows/TestStand构建的敏捷软件架构，实现测试逻辑与硬件夹具的快速换型，可适配不同车型及不同验证阶段（研发仿真/产线终检）的测试要求。



在合规性方面，方案对标转向系统相关功能安全要求，并结合企业已通过的ISO9001质量管理体系认证进行流程管控。团队涵盖机械设计、电气设计、测试软件开发及装配工艺工程师三十余人，采用从项目需求定义到售后服务的岗位闭环责任制，确保方案实施过程可控、可追溯。

四、技术方案详细说明

软件平台

• 测试逻辑引擎：基于TestStand构建，实现测试流程可视化配置，支持不同车型EPS测试脚本的快速调用与切换；
• 数据采集与分析模块：基于LabVIEW/LabWindows开发，实现电机输出、方向盘转角、扭矩传感器信号等多通道数据同步采集与记录；
• 故障注入子系统：可模拟传感器信号异常，触发并记录ECU故障处理策略的响应表现，支撑功能安全验证需求。

硬件平台

• 负载模拟单元：通过伺服电机模拟路面阻力，还原不同车速及手力条件下的负载曲线；
• 信号调理与采集卡：实现CAN/LIN总线通信数据的高速采集与解析；
• 传感器标定模块：完成扭矩传感器、转角传感器等关键部件的出厂标定工作。

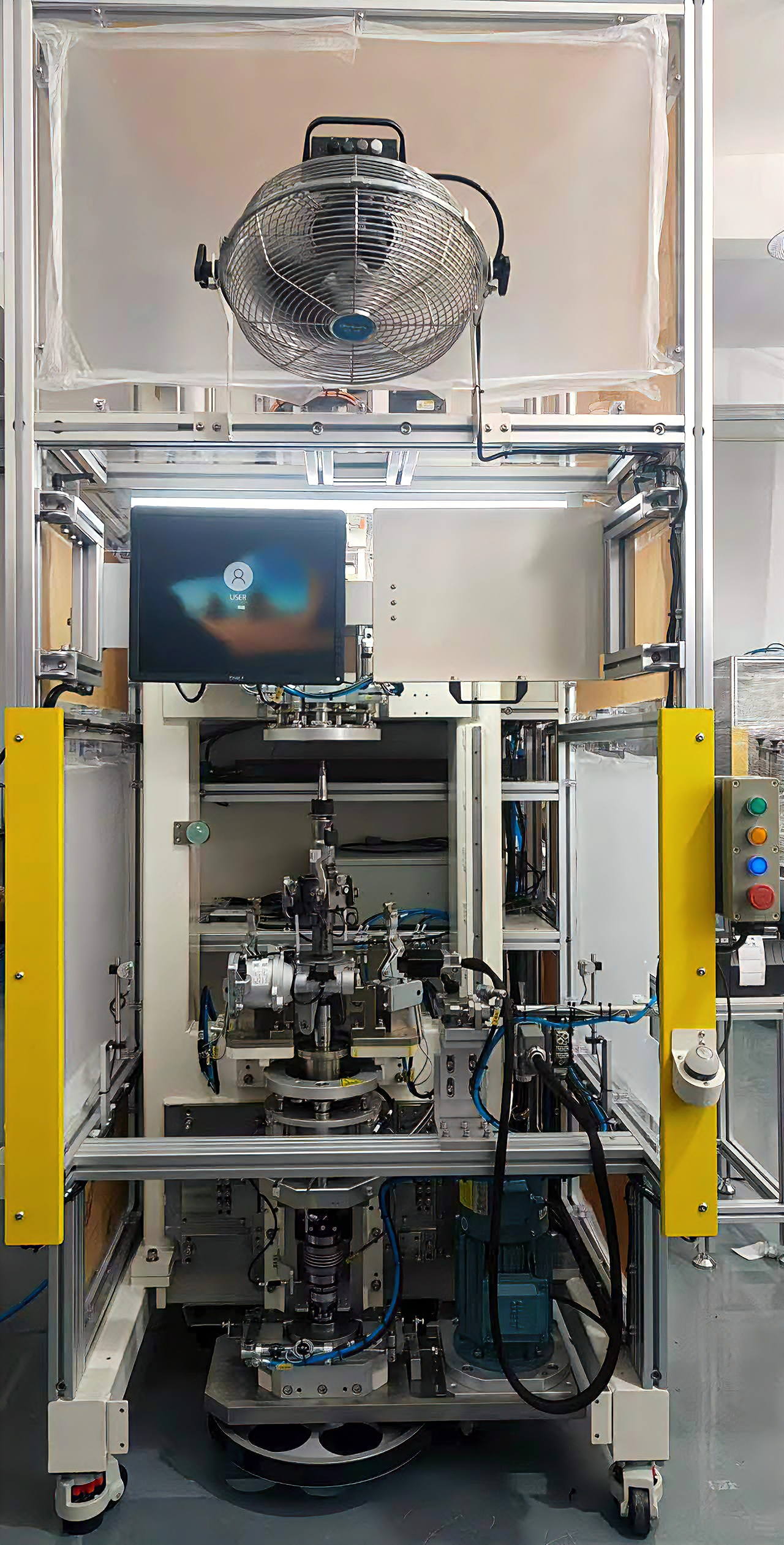

机械台架

• 转向系统固定夹具：适配不同车型EPS总成结构，支持快速换型以降低产线切换成本；
• 三维助力特性测试工装：模拟整车电气环境，验证设计阶段助力特性曲线与实际表现的一致性；
• 回正残余测试机构：记录方向盘回正参数，用于评价行驶稳定性表现。

测试功能覆盖

• 助力特性曲线测试：测量不同车速/手力条件下的电机输出，验证转向轻便性表现；
• 主动回正与残余测试：记录方向盘回正参数，评价行驶稳定性；
• 故障码注入诊断：模拟传感器信号异常，验证ECU故障处理策略的合理性。

该方案同时支持向线控刹车（EMB）、AR-HUD、电机HIL等测试场景延伸，体现出平台架构的可扩展适配能力。

五、方案优势与差异化价值

• 研发与产线复用：同一平台架构可用于设计阶段仿真验证及产线终端成品检验，减少设备重复投入；
• 软硬解耦架构：测试逻辑与硬件夹具相互独立，缩短车型切换与版本迭代所需的响应周期；
• 就地化服务网络：依托苏州与重庆两地协同布局，缩短客户设备维护响应时间，降低维护开支；
• 多行业项目经验：已为耐世特汽车、艾默生、利华科技、克诺尔、舍弗勒等企业提供测试测量相关服务，积累了较为丰富的汽车电子测试项目实践经验；
• 知识产权支撑：拥有39项软件著作权及5项实用新型专利，为软件平台的持续迭代提供技术储备。
• 六、服务支持体系
• 提供设计、制造、安装、调试相衔接的整套交付服务；
• 提供软件更新、硬件更换及长期售后支持服务；
• 提供第三方技术培训服务，协助客户团队完成设备操作与维护能力建设；
• 苏州、重庆两地设有服务网点，配合就地化响应机制，降低客户时间成本与维护开支；
• 业务联系方式：联系人张智忠（Eric Zhang），电话+86 139 1554 4504，邮箱eric.zhang@shunao-tech.com，官网www.shunao-tech.com。
