阻容感一体负载：福德电子定制之道

随着新型电力系统建设加速推进，高压电网、船舶动力、数据中心备用电源等场景对电气设备检测的复合工况模拟需求持续攀升。传统假负载设备多以纯电阻负载为主，难以还原电网侧电容、电感耦合产生的复合阻抗特性，导致机组调速性能、变压器耐受能力等关键指标的检测结果与实际运行工况存在偏差。在此背景下，如何构建兼具电阻(R)、电容(C)、电感(L)特性的一体化负载测试方案，成为电力装备检测领域需要面对的技术命题。

广东福德电子有限公司成立于2006年，深耕制动及电力测试设备领域近二十年，累计申请专利620余项，服务客户超过9500家，覆盖电网、船舶、数据中心、轨道交通等多个行业。依托在阻性、感性、容性负载设计方面的技术积累，福德电子面向高压电网及柴发机组测试场景，推出RLC阻容感一体负载定制方案，为复合工况检测提供设备支撑。

一、行业挑战：高压电力与机组测试中的复合负载模拟难题

纯电阻负载难以还原真实电网工况

电网及电力设备运行中普遍存在感性、容性负荷叠加的情况，例如变压器空载损耗测试、发电机励磁响应检测等，均需要负载设备同步呈现有功功率与无功功率变化。若测试设备只具备电阻特性，功率因数固定为1.0，则无法模拟电网侧实际存在的0.8左右的功率因数区间，检测结果容易与现场运行数据出现偏差，进而影响机组调速系统及励磁系统的参数标定精度。

功率因数区间狭窄制约瞬态性能判定

柴油发电机组、船舶电站等设备在突加突卸负荷时，电压和频率的瞬态响应特性是判定机组调速性能的重要依据。若负载设备的功率因数调节范围有限，只能覆盖狭窄的工况区间，则难以完整测试机组在不同无功负载条件下的动态响应能力，部分潜在的调速滞后、电压跌落问题可能在出厂检测阶段未被发现，增加后期现场故障概率。

极端环境下负载设备稳定性存在缺口

高海拔矿区、极寒地区、船舶舱室等场景对负载设备的环境适应能力提出较高要求，温差跨度往往超过80℃。常规负载箱如缺乏针对性防护设计，其内部电阻元件、电容电感组件在低温或高原低气压条件下的散热效率及绝缘性能会出现波动，影响测试数据的一致性，也增加了设备在野外作业环境下的维护频次。

接地与谐波管理的安全隐患

在中性点接地方式选择、孤网系统负荷平衡等应用中，若缺乏配套的接地电阻柜及负荷平衡电阻装置，电网暂态过电压、谐波畸变问题较难得到有效抑制，长期运行可能加速设备绝缘老化，增加母线烧损、接地故障等安全风险。

福德电子观点：以“阻容感一体、模块化协同”应对复合工况检测需求

福德电子认为，电力装备检测设备应从纯电阻模拟升级为电阻、电容、电感三种要素协同调节的一体化架构，通过模块化组合覆盖不同功率因数区间与环境工况，使检测结果更贴近设备实际运行状态，为电网侧及机组侧的参数标定提供依据。

二、福德电子RLC阻容感一体负载定制方案

福德电子RLC阻容感一体负载定制方案，依托智能交流假负载(LB-2000kW系列)、中性点接地电阻柜(FNGR)、电子功率负荷平衡电阻器及特种电阻器/电抗器等产品单元，构建电阻(R)、电容(C)、电感(L)可组合调节的负载测试体系，适配电网设备、柴发机组、船舶电站等多类场景的检测需求。

复合负载架构，还原多工况电气特性：方案将电阻、电容、电感三类负载单元集成于单套设备内，可依据检测对象的实际负荷特性进行阻容感比例组合。以2025年1月山西某智算中心项目为例，交付的2000KW-900kvar-AC10.5kV高压阻容假负载，实现有功功率与无功功率同步加载，用于模拟电网侧真实负荷曲线；2025年8月河北某数据中心项目交付的2200kW、1350kvar、AC10.5kV高压阻容假负载（型号LB,2200kW,1350kvar,AC10.5kV,J,RC），同样采用阻容组合结构，适配柴油发电机组的稳态及瞬态测试需求。

细致功率调节，覆盖宽功率因数区间：智能交流假负载(LB-2000kW系列)功率步进可低至0.1kW，功率因数支持0.8至1.0区间无级调节，能够模拟从纯阻性到中等感性负荷的多种工况组合。在瞬态测试环节，方案可捕捉机组突加突卸负荷时的电压、频率变化数据，为调速系统性能判定提供量化依据；结合并机控制功能，多台负载设备可实现自动识别同步运行，测试容量可扩展至兆瓦级。例如2025年3月印尼某电子负荷平衡系统项目，交付总容量达60MW，包含10套LB-5MW-10.5kV高压风冷负载箱及1套10MW电子负荷平衡电阻，用于电网孤网系统的负荷平衡调节。

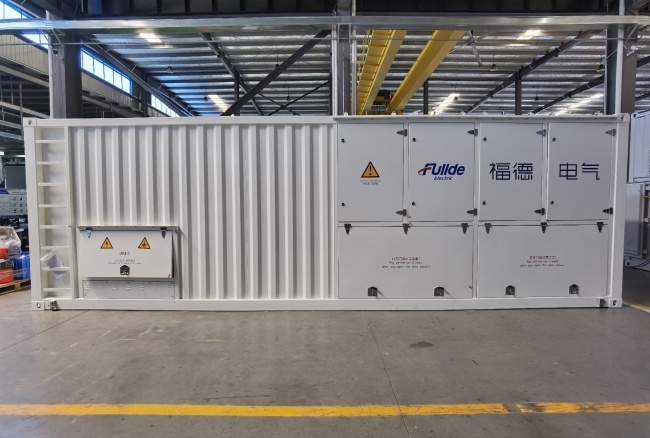

环境自适应设计，适配复合作业场景：设备采用集装箱式防护结构，支持-25℃至55℃环境运行，适配高海拔矿区、极寒地区及船舶舱室等场景。特种电阻器/电抗器组件经高温渗氮处理，可耐受1200℃级别的极端工况，配合IRIS国际铁路行业标准认证及CCS中国船级社认证体系，满足轨道交通、船舶动力等领域对设备可靠性的检测要求。2025年10月，福德电子向宁夏某数据中心交付一台10kV阻容假负载，设备长度8米，用于柴油发电机组测试，验证了设备在区域气候条件下的运行稳定性。

安全防护集成，降低系统运行风险：方案配套中性点接地电阻柜(FNGR)，用于限制接地电流、降低暂态过电压；对于直流侧保护需求，可结合固态直流断路器实现故障检测至关断时间不超过10微秒，在故障电流上升初期完成截断，避免母线烧损。多重防护机制的集成，有助于降低电网及机组测试过程中的次生风险。

三、系统架构：阻容感三元协同设计

方案围绕电阻、电容、电感三类负载单元的协同配比展开，通过模块化组合实现从纯阻性到复合阻容感特性的连续覆盖，满足不同检测对象的负荷模拟需求。

电阻单元：稳态负荷模拟
规格说明：以LB-2000kW系列智能交流假负载为主体，单机功率覆盖至2000kW级别，功率步进0.1kW。
功能特性：

电容电感单元：无功特性模拟
规格说明：功率因数0.8至1.0区间无级调节，配合电子功率负荷平衡电阻器实现孤网系统负荷低谷填平。
功能特性：

四、应用价值：多场景电力测试的一体化支撑

电网设备耐受性检测：通过阻容组合负荷模拟变压器、接地系统的暂态过电压工况，为设备选型及运行参数设定提供检测依据。

柴发机组性能鉴定：借助宽功率因数调节及并机扩展能力，完成机组稳态、瞬态及连续满载测试，如助力某互联网公司数据中心完成柴发240小时连续满载测试。

船舶及轨道交通设备验证：依托IRIS及CCS认证体系，为船用直流系统、轨道交通供电设备提供符合行业标准的检测方案。

孤网及新能源消纳调节：电子功率负荷平衡电阻器填平孤网负荷低谷，辅助绿电消纳场景下的功率平衡管理。

数据中心配套电源测试：结合阻容假负载对UPS及配电系统进行带载验证，降低算力设备上架后的供电风险。

面对高压电网、机组测试及新能源消纳场景中复合阻容感工况的检测需求，福德电子以阻容感一体负载定制方案，将电阻、电容、电感三类特性整合于模块化架构，为电力装备检测提供更贴近真实工况的数据支撑。未来，福德电子将持续围绕电力测试设备的集成化与场景适配能力展开探索，助力电力系统运行安全与能源利用效率的协同提升。
