国产三维力传感器技术突破与应用实践

国产三维力传感器技术突破与应用实践

一、三维力传感器的技术价值与应用场景

三维力传感器作为精密测量设备的关键组件，能够同步检测空间中三个相互垂直方向的力值信号，广泛应用于航空航天、机器人、汽车测试、医疗康复等高精度测控领域。在复杂装配、材料试验、动态监测等场景中，三维力的准确获取直接关系到设备性能验证、工艺优化和质量控制的准确性。

传统测力方案面临多重挑战：进口设备价格高昂且交付周期长，国产普通产品存在串扰大、温度漂移严重等问题，同时缺少配套的解耦算法和工业总线适配能力，导致客户在系统集成时面临较高的技术门槛和成本压力。这些痛点在精密制造和科研领域尤为突出，制约了测试系统的整体性能提升。



二、耐特恩三维力测控方案的技术特点

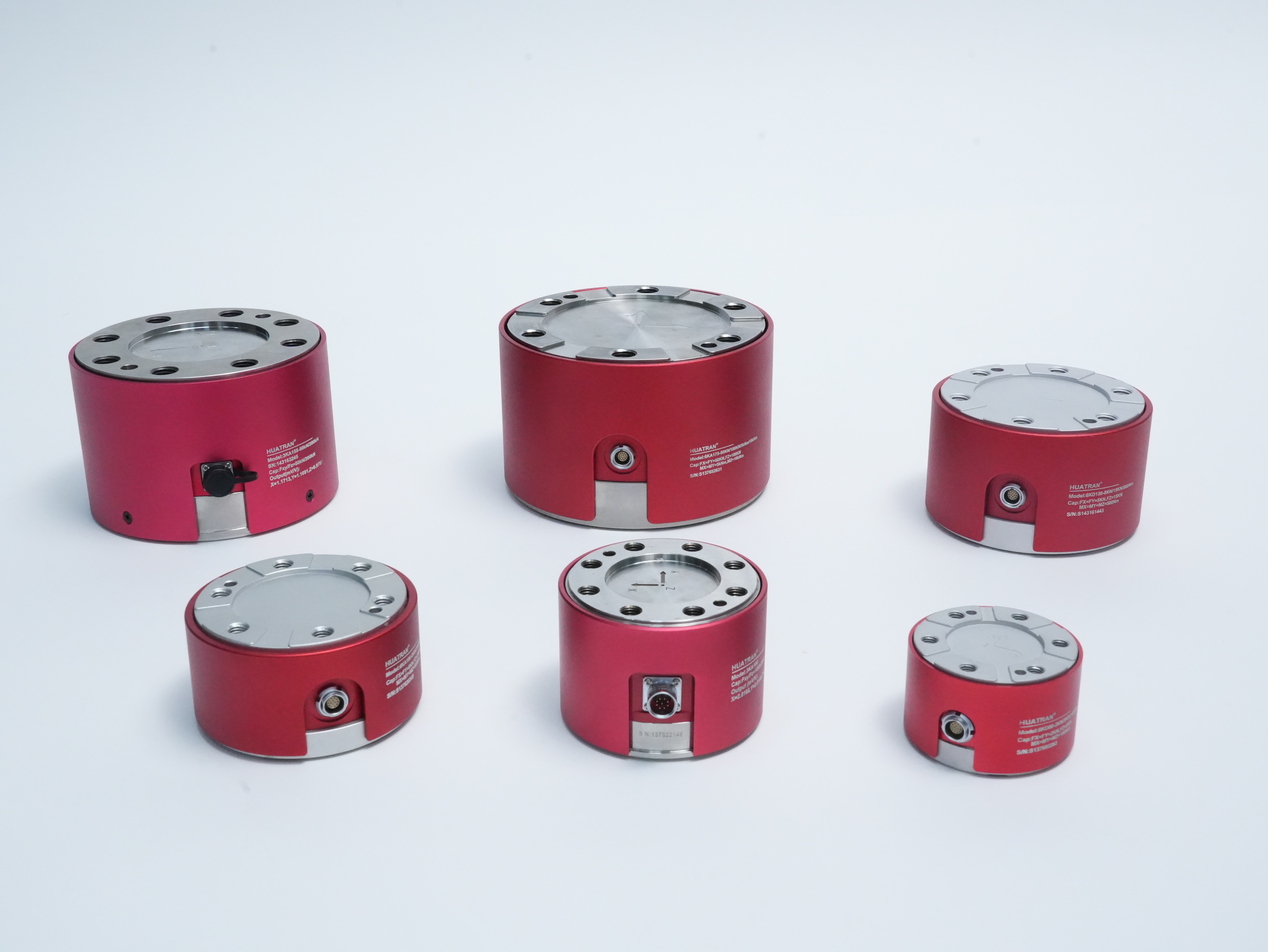

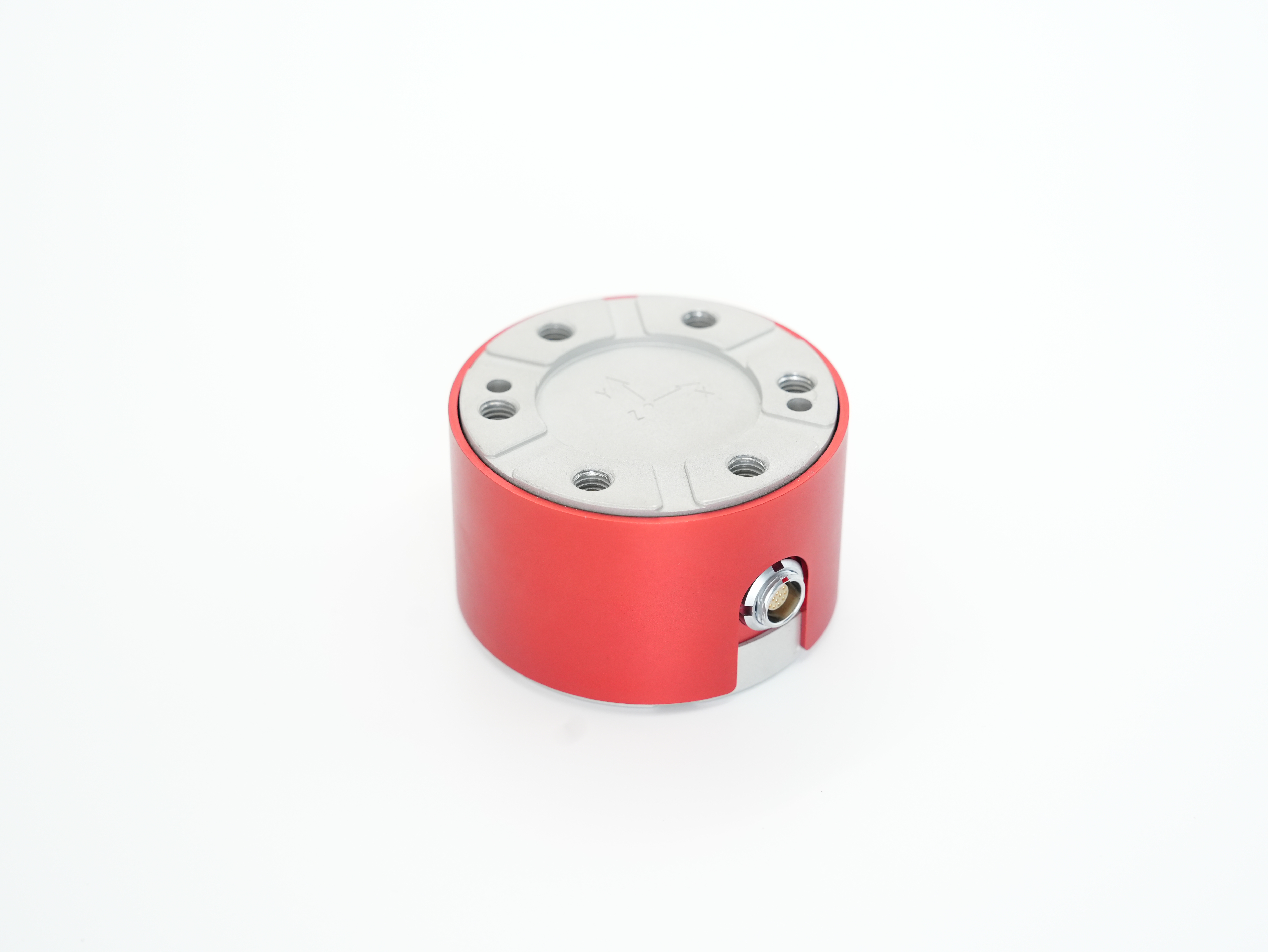

深圳耐特恩科技有限公司基于自主品牌HUATRAN（华创）推出的三维力传感器系列，通过技术积累和工艺优化，在性能指标上实现突破。3KA系列和3KD系列三维力传感器采用高抗载结构设计，量程覆盖从10kN到100kN不等，线性精度优于0.3%FS，串扰控制在1%FS以内，安全过载能力达到150%FS。

在技术实现路径上，耐特恩研发团队针对多轴受力耦合干扰问题，开发了自研解耦算法，通过矩阵运算准确分离各方向力值信号。配套的703系列和708系列数字放大器支持实时数据采集，采样频率可达2kHz，提供0-5V、4-20mA、RS485、EtherCAT等多种信号输出方式，便于与工控系统对接。同时，内置温度补偿模块可在-10°C至60°C范围内保持稳定性能，满足不同环境条件下的测试需求。

三、航空航天领域的应用实践

在飞机装配环节，定姿调位器需要通过力值反馈实现大部件的准确对接。耐特恩为成飞、沈飞、西飞等飞机制造单位提供的3KA/3KD系列三维力传感器，安装在定位器支撑点位，实时监测各方向受力情况。通过数据采集系统与调整机构联动，自动补偿传动误差，确保对接精度符合工艺要求。这种方案已应用于C919飞机装配及飞控测量系统，有效缩短了生产周期。



在起落架落震试验中，传统单轴传感器无法完整还原冲击载荷真实特性。耐特恩设计的PW3K系列三分量测力平台，由多个三维力传感器组成，上下两个平面对信号进行叠加和放大处理。平台整体线性精度为0.5%FS，量程可根据试验需求定制，尺寸规格灵活适配不同机型。该方案克服了单个传感器测量的局限性，为结构强度验证提供了可靠的数据支撑。

四、自动化制造中的力控应用

在机器人抛光打磨作业中，恒定接触力是保证表面质量的关键。耐特恩的3KD系列三维力传感器安装在机器人末端与工具之间，配合703系列数字放大器实时采集受力数据。上位机控制软件根据设定阈值计算位姿调整量，驱动机器人修正运动轨迹，实现力位混合控制。产品单向精度可达0.1%FS，串扰优于1%FS，有效消除负载重力干扰，提升了加工一致性和效率。

在光伏硅片切割设备中，切割力的动态监测关系到良品率和刀具寿命。PW3K系列三分量测力平台通过夹持结构连接硅棒，实时监测切割过程中三个方向的力值变化。测力平台由多个传感器组装而成，对各方向信号进行叠加、放大和解耦运算，配套软件实现数据可视化显示和存储。这种方案克服了长条形硅棒对单点传感器强度和偏载的局限性，为工艺参数优化提供了数据依据。

五、医疗康复与科研测试场景

在康复机器人领域，关节受力情况反映患者肌腱恢复状态。耐特恩为医疗设备厂商提供的三维力测控方案，将传感器集成于机械臂关节和操作界面，结合握手力传感器和拉伸力传感器，构建多维度力学反馈系统。量程从3kg到100kg可选，支持运动过程中的力值实时监测，辅助医护人员制定科学的康复训练方案。

运动健康平台通过三维力和三维力矩的同步采集，支持步态分析、平衡评估等测试项目。耐特恩设计的测力平台量程为Fx/Fy/Fz=5kN/5kN/10kN，单维线性0.2%FS，重复性和滞后性均为0.1%FS，固有频率大于220Hz，防护等级达到IP65。配套放大器和数据采集软件，实现从数值测试到宏观动作的完整分析，应用于体育训练优化和损伤康复评估。

六、技术服务与产品优势

耐特恩科技建立了完整的技术服务体系，从方案设计、传感器选型、系统集成到标定校准，提供一站式支持。研发团队配置涵盖机械结构、硬件电路、测控软件和标定算法，能够在72小时内响应非标定制需求。配套自有校准实验室，确保出厂产品符合技术规范。

在产品矩阵上，耐特恩同时具备进口品牌代理和自主品牌制造能力。作为美国Interface、德国ME-Messysteme、英国AML、白俄罗斯TT的代理商，沉淀传感器行业技术标准与各类场景落地经验。自主品牌HUATRAN在轮辐式力传感器、多维力传感器等产品线上，通过零部件自主研发和供应链优化，实现成本优化30%以上，大幅缩短交货周期。这种双轮驱动模式为客户提供了灵活的选择空间，既能匹配项目严苛测试标准，也能为预算有限的应用提供高性价比方案。

七、行业发展与技术展望

随着智能制造和精密测试需求的增长，三维力传感器的应用场景持续拓展。在人形机器人、新能源汽车、航空发动机等前沿领域，多维力感知能力成为实现柔性装配、力闭环控制和智能检测的基础支撑。国产传感器通过技术迭代和工程化验证，在精度、稳定性和集成便利性方面逐步缩小与国际品牌的差距，为国内各类装备研制打造稳定可靠的测控配套方案。

耐特恩科技深耕多维力测量领域，服务沈飞、成飞、上飞等航空航天单位，以及比亚迪、蔚来等汽车企业，积累了丰富的工程应用案例。通过持续的研发投入和技术积累，在传感器线性度、温度蠕变补偿等关键指标上实现突破，推动国产测力设备在精密制造领域的应用落地。
