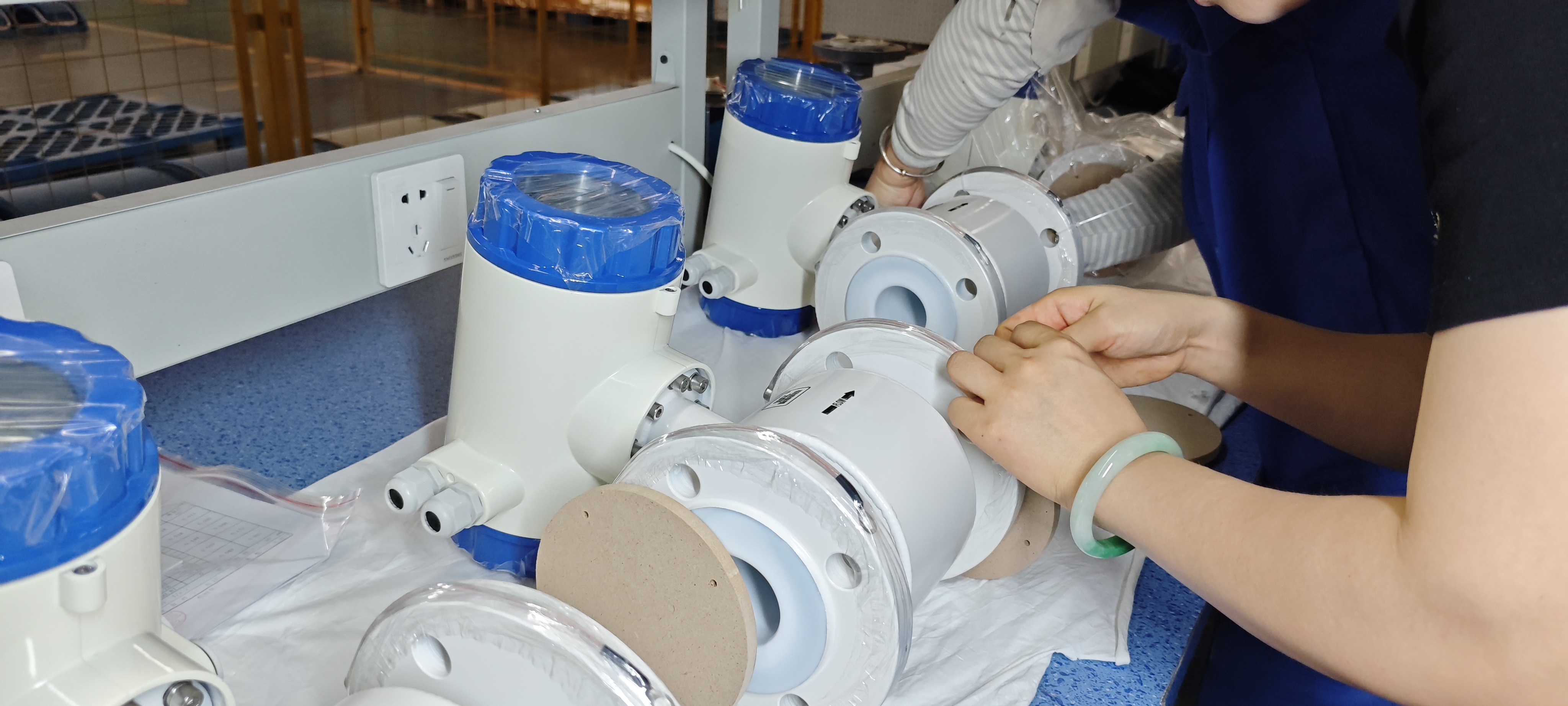

电磁流量计选型与应用指南

在现代工业测量领域，电磁流量计作为导电液体流量监测的重要仪表，其选型与应用的科学性直接影响测量系统的稳定性与经济性。本文基于工业实践经验，系统阐述电磁流量计在不同应用场景下的技术要点与配置方案。

一、电磁流量计的工作原理与适用范围

基本测量原理

电磁流量计基于法拉第电磁感应定律工作：当导电液体以流速v通过垂直于流动方向的磁场B时，在与磁场和流速方向垂直的管道两侧产生感应电动势E，该电动势与液体流速成正比关系。通过测量感应电动势并结合管道截面积，可准确计算体积流量。

介质适用条件

被测介质必须具备一定的电导率，通常要求电导率≥5μS/cm。适用介质包括：自来水、工业用水、污水、泥浆、纸浆、各类酸碱溶液、食品浆液等导电液体。不适用于石油制品、有机溶剂等非导电介质以及气体的测量。

测量准确度等级

工业级电磁流量计准确度通常为±0.5%，高精度型号可达到±0.2%。量程比一般为10:1至20:1，意味着在满量程的10%至100%范围内可保持规定准确度。装置扩展不确定度可达0.06%，满足贸易结算等高要求场合。

二、基于应用场景的选型维度

供电条件约束场景

针对边远地区、野外监测点或临时测量点缺乏稳定交流电源的情况，电池供电型电磁流量计提供解决方案。此类仪表内置高能锂电池组，配合低功耗电路设计，单次充电可持续工作数月至数年。技术要点包括：采用间歇式励磁技术降低功耗，配置无线通信模块（GPRS/4G/LoRa）实现远程数据传输，适用于自来水供水监测、水利工程流量监控等场景。

安装方式选择：电池供电型通常采用法兰连接或螺纹连接，需考虑定期更换电池的维护便利性。

防爆安全要求场景

石油化工、天然气处理、制药车间等存在粉尘的危险区域，必须选用具备防爆认证的流量计。防爆型电磁流量计技术特征：

防爆等级标识：典型标志为Ex db ib mb ⅡC T6 Gb，其中"db"表示隔爆型，"ib"表示本质安全型，"ⅡC"象征适用气体组别，"T6"表示温度组别（极限表面温度≤85℃）。

结构设计要求：传感器与转换器必须采用分体式结构，外壳材质选用Q235A碳钢或不锈钢，防护等级需达到IP66以上。电气连接采用隔爆接线腔，信号传输线路需符合本质安全电路要求。

现场安装规范：设备接地电阻应<4Ω,信号电缆需使用屏蔽电缆并单独穿管敷设,与动力电缆保持≥300mm间距。

管道口径与成本平衡

对于DN300至DN2000的大口径管道,全管型电磁流量计的设备成本与安装工程量呈指数级增长。插入式电磁流量计提供高性价比替代方案：

结构形式：采用插杆式探头结构,探头插入深度可调节为管道直径的1/2(D/2)或1/8(D/8)。D/2插入方式测量管道中心流速,通过流速分布系数换算平均流速;D/8插入方式适用于流速分布较均匀的场合。

安装优势：可实现带压开孔安装,配置球阀组件后支持不停产维护。安装成本约为同口径全管型流量计的30%至50%。

测量准确度：受流速分布影响,准确度通常为±1.0%至±2.5%,适用于非贸易结算的过程控制场合。

卫生合规要求场景

食品饮料、生物制药等行业对测量设备有严格的卫生要求,需选用卫生型电磁流量计。关键技术特征:

材质选择：测量管内表面抛光处理,粗糙度Ra≤0.8μm;电极材质采用316L不锈钢;衬里材料选用PFA或F46,符合FDA 21 CFR 177.1550或GB 4806食品接触材料标准。

连接方式：采用ISO2852卡箍连接、DIN11851螺纹连接或SMS焊接连接等快装结构,便于频繁拆卸清洗与在线CIP/SIP灭菌。

设计特点：传感器内部无死角、无滞留区域,倾斜安装时需保证自排空。温度适应范围需覆盖121℃至143℃的高温灭菌工况。

三、内衬材料与电极材料匹配

内衬材料性能对比

PTFE(聚四氟乙烯)：耐温范围-40℃至+180℃,几乎耐所有化学介质腐蚀,但机械强度较低,易受负压影响产生变形。适用于强酸强碱、有机溶剂等高腐蚀性介质。

氯丁橡胶：耐温范围-20℃至+80℃,具有良好的耐磨性与弹性,成本较低。适用于一般工业用水、污水、泥浆等非腐蚀性介质。

聚氨酯：具有优异的耐磨性能,耐磨性约为天然橡胶的10倍。适用于矿浆、煤浆、水泥浆等高磨损场合,但耐酸碱性能较差。

F46(FEP)与PFA：性能接近PTFE但加工性能更好,热稳定性优异。PFA可耐温至+260℃,是食品医药行业的适用选择。

陶瓷材料：具有高硬度与耐磨性,莫氏硬度可达9,适用于极端磨损工况,但成本较高且抗冲击性能较弱。

电极材料选型原则

316L不锈钢：通用型材料,适用于生活用水、工业用水、原水、井水等弱腐蚀性介质。是食品卫生型流量计的标准配置。

哈氏合金B/C：耐强酸腐蚀,哈氏B适用于盐酸等还原性酸,哈氏C适用于氧化性酸及含氯离子介质。

钛(Ti)：耐海水、氯碱溶液腐蚀,适用于氯化物环境,但不耐纯硫酸。



钽(Ta)：几乎耐所有化学介质腐蚀(除氢氟酸和发烟硫酸),是强耐腐蚀电极材料,但成本极高。

铂金(Pt)：耐各类酸碱盐腐蚀,常用于实验室或特殊工艺场合。

**匹配注意事项：**需同时考虑介质温度、压力、流速等参数。高流速(>7m/s)场合需选用耐冲刷材料;含固体颗粒介质需选用耐磨衬里;温度>120℃需选用高温型衬里并考虑法兰密封形式。

四、结构形式与安装要点

一体式与分体式选择

一体式结构：传感器与转换器集成为一体,安装简便,适用于环境温度-25℃至+60℃、无强振动、无强电磁干扰的场合。信号传输距离为零,抗干扰性能较好,但转换器维护需断流拆卸。

分体式结构：传感器与转换器分离安装,连接电缆长度可达100米。适用于高温介质(传感器耐温可达+180℃)、埋地安装、强振动或转换器需集中监控的场合。转换器可安装在便于操作的位置,维护无需断流。

安装方位要求

水平安装：适用于大多数场合,传感器轴线应与管道轴线同心,测量管必须完全充满液体。安装位置应避开泵出口的强振动区域,建议距离≥5倍管径。

垂直安装：流体必须自下而上流动,避免上游排空导致测量管未充满。适用于易产生气泡或含固体颗粒易沉淀的介质。

倾斜安装：卫生型流量计倾斜角度应保证自排空,通常≥5°。

直管段要求

上游直管段：一般要求≥5倍管径(5D),存在弯头、阀门等阻流件时需≥10倍管径(10D)。

下游直管段：通常要求≥2倍管径(2D)至3倍管径(3D)。

直管段不足的解决方案：安装流动调整器或选择对流速分布不敏感的传感器结构。

接地保护措施

传感器必须单独接地,接地电阻<10Ω(防爆型<4Ω)。测量电导率<100μS/cm的低电导率介质时,管道为非导电材质需安装接地环或接地电极。金属管道有绝缘涂层或衬里时,传感器两侧需加装接地环并与传感器接地端连接。

五、无磁损技术与衬里脱落防范

传统衬里脱落机理

常规电磁流量计测量管采用碳钢材质,内衬采用橡胶或塑料材料,两者热膨胀系数差异明显。当介质温度波动或受介质压力脉冲作用时,衬里与管壁之间产生剪切应力。长期作用下衬里逐渐脱离管壁,形成鼓包甚至破裂,导致电极短路或测量失准。

无磁损一体化结构

技术原理：采用适配高电阻率、零磁损耗的非导磁管材作为测量管,衬里材料通过特殊工艺与管材融合为一体,消除热膨胀系数差异。管材本身具有高耐腐蚀性,无需依赖衬里保护。

磁场分布优化：非导磁管材不会造成磁场损耗,保证磁场均匀分布,提升测量稳定性与准确度。

适用场景：特别适用于高温高压、温度频繁波动、含固体颗粒的磨损性介质,如水泥浆、矿浆、煤浆等工况。使用寿命可比传统结构延长2至3倍。

连接方式：提供夹持式快装结构和传统法兰式结构,夹持式适用于频繁拆装的场合。

六、智能化功能与系统集成

信号输出与通信协议

标准信号输出：4-20mA模拟电流信号,对应测量范围的0%至100%;脉冲频率信号,频率与流量成正比,可用于累积流量计量。

数字通信接口：HART协议(叠加在4-20mA信号上)、Modbus RTU/TCP、PROFIBUS-DP、EtherNet/IP等工业总线协议,支持远程参数设置、诊断信息读取。

无线通信选项：GPRS/4G无线模块适用于分散监测点的数据汇集,LoRa/NB-IoT适用于低功耗长距离传输。

故障自诊断功能

系统状态监测：励磁电流异常、传感器线圈断路或短路、电极污染或绝缘下降、空管状态、流体电导率过低等故障均可自动识别并报警。

历史数据记录：部分型号具备数据存储功能,可记录瞬时流量、累计流量、故障事件等信息,便于故障追溯与系统优化。

空管检测技术

工作原理：通过检测电极间电阻判断测量管是否充满液体。空管时电阻值急剧增大,系统自动输出报警信号并锁定流量显示,避免错误计量。

应用价值：防止管道排空时累计流量持续增加,保护系统在间歇式工况下的计量准确性。

七、维护与故障处理

日常维护要点

电极清洁：定期检查电极表面是否附着油污、结垢或生物膜。清洁方法包括机械刮除(停流状态)、化学清洗(循环清洗剂)或电化学清洗(部分仪表具备电极极化清洗功能)。

接地检查：每季度检查接地连接是否牢固,接地电阻是否符合要求。潮湿环境下接地电阻可能因腐蚀而增大。

参数核对：每年校验零点,方法为关闭传感器上下游阀门使流体静止,记录并修正零点漂移。

常见故障诊断

流量显示波动大：可能原因包括流体含气泡、电极污染、接地不良、外部电磁干扰。处理方法为排除气泡(改变安装位置或增设排气阀)、清洁电极、改善接地、增加屏蔽措施。

流量显示偏低：可能原因包括衬里磨损或脱落导致管径变化、电极钝化、流速分布不均。需拆检传感器或采用标准表比对校验。

输出信号不稳定：检查电源电压是否稳定、信号电缆屏蔽是否破损、转换器电路板是否受潮。

空管报警频繁：检查传感器安装位置是否合理、管道是否存在负压吸入空气、电极绝缘是否下降。

定期检定要求

贸易结算用流量计应按国家计量检定规程每年送检一次,过程控制用流量计可根据使用情况延长至2至3年。检定方法包括静态质量法、标准表法或音速喷嘴法,扩展不确定度应满足使用要求。

现场条件受限时可采用超声波流量计比对法进行期间核查,判断仪表是否存在明显漂移。

八、应用领域与典型工况

水务行业

供水计量：城市供水主管网流量监测、水厂出厂水计量、分区计量管理(DMA)。选型要点为高准确度(±0.5%或±0.2%)、大量程比(适应昼夜流量变化)、长期稳定性。

污水处理：进水流量监测、回流污泥流量控制、出水排放计量。需考虑耐腐蚀性(pH值波动)、耐磨损性(含固体颗粒)、防护等级(潮湿环境IP68)。

冶金与矿山

钢铁行业：高炉冷却水、连铸冷却水、除尘水等大流量监测。特点为大口径(DN500至DN2000)、高流速(2至10m/s)、含氧化铁皮等杂质,宜选用插入式或耐磨衬里型。

选矿行业：矿浆输送流量控制、尾矿排放计量。介质为高浓度固液两相流,需选用聚氨酯或陶瓷衬里,准确度要求可适当放宽。

化工与石油

酸碱输送：硫酸、盐酸、氢氧化钠等强腐蚀介质计量,需选用PTFE或PFA衬里配合哈氏合金或钽电极。

油田注水：注水井流量监测、三次采油用化学剂注入控制。环境温度范围宽(-40℃至+60℃),需考虑防冻措施。

食品与医药

饮料生产：果汁、牛奶、啤酒等流量计量与配比控制。必须采用卫生型结构,材质符合食品安全标准,便于CIP清洗。

制药工程：原料液输送、无菌生产过程监控。需满足GMP规范要求,部分场合需配备在线SIP灭菌功能(耐温143℃)。

总结

电磁流量计的科学选型需综合考虑介质特性、工艺条件、安装环境、准确度要求及经济性等多维度因素。通过准确识别应用场景的约束条件——如供电限制、防爆要求、管道口径、卫生标准——可快速定位技术方案方向。在此基础上,匹配合适的内衬材料、电极材料与结构形式,并遵循规范的安装与维护要求,方能充分发挥电磁流量计的测量性能,实现长期稳定可靠的流量监测目标。
