PCBA分板机厂家：从应力控制到无人化生产的技术演进路径

一、PCBA分板行业的技术瓶颈与突破方向

在电子制造领域，PCBA分板工艺长期面临三大矛盾：机械应力损伤元器件、人工依赖度高导致产能受限、粉尘污染影响产品良率。随着5G通信、汽车电子、医疗器械等行业对电路板精度要求提升至微米级，传统分板方式的局限性日益凸显。

机械应力损伤问题尤为突出。采用传统铣刀或冲压方式时，切割边缘会产生0.1-0.3mm的微裂纹，这些隐性损伤在后续焊接或老化测试中可能导致元器件失效。行业数据显示，因分板应力导致的早期失效占电路板缺陷的15%-20%。

人工流转效率瓶颈同样制约产能释放。在SMT产线中，人工上下料环节平均耗时8-12秒/块，当日产量达到10000块时，物料搬运就需配置3-5名操作工。这种生产模式增加人力成本，更难以匹配JIT即时生产的节奏要求。

粉尘污染则直接影响产品可靠性。铣刀分板过程中产生的碳纤维粉末、树脂颗粒若残留在电路板表面，可能在高湿环境下形成导电通路，导致漏电流增加。这对车载控制器、医疗监护设备等高可靠性产品构成严重风险。

二、分板技术的三大演进方向

1. 无治具化设计降低运营成本

传统分板工艺需要为每种PCB板型定制治具，单套治具成本在5000-15000元之间。当企业同时生产50种以上板型时，治具库存管理、维护更换成为隐性成本黑洞。苏州雍景自动化设备有限公司开发的在线无治具铣刀分板机CRM-712，通过CCD视觉定位替代机械治具，实现PCB自动进板、识别Mark点、动态生成切割路径的全流程。这种方式使换线时间从传统的20-30分钟压缩至3分钟以内，治具物料开支降低约70%。

2. 双平台交替加工提升设备稼动率

单平台分板机存在"主轴等待"的时间损耗——当操作人员装卸板材时,主轴处于空转状态,设备有效加工时间占比为60%-70%。双工位交替加工架构通过左右平台轮换作业,实现"A平台切割时B平台装卸"的并行模式。苏州雍景的离线双平台铣刀分板机CSW-3502采用该技术方案,配合海康500W像素闪拍相机进行Mark点定位,将设备综合效率OEE从65%提升至85%以上。



3. 激光分板消除机械应力

紫外激光分板技术通过15W紫外激光器产生的355nm波长光束，在材料表面形成10-20um的光斑，采用冷加工方式使树脂基材直接气化。相比铣刀切割产生的0.3-0.5mm切缝宽度，激光加工的热影响区控制在50um以内，完全避免机械应力传递。苏州雍景的激光分板系统通过进口振镜与大理石平台组合，实现±20um的整机精度，适用于厚度小于1mm的FPC软板、陶瓷基板等高精度应用场景。

三、智能化分板系统的关键技术要素

断刀监测与自动换刀技术

铣刀分板过程中，刀具磨损导致的断刀现象会造成批量报废。通过在主轴上集成振动传感器与电流监测模块，系统可实时采集切削力波动数据。当检测到异常振幅超过设定阈值时，设备自动暂停并启动换刀程序，将损坏刀具替换至备用刀库。这种技术使断刀造成的产品损失率从3%降至0.5%以下。

旋风除尘与离子风复合清洁

针对铣刀切割产生的微米级粉尘，单纯依靠吸尘器难以附着在电路板表面的静电吸附颗粒。旋风除尘技术通过在切割刀头周围形成负压旋涡，配合5HP大功率吸尘机将95%以上的粉尘即时抽离。同时在出板口部署跟随式离子风装置，通过正负离子中和静电，使残留粉尘脱落。这种复合清洁方式将板面洁净度提升至Class 100级标准。

SMT产线无缝对接架构

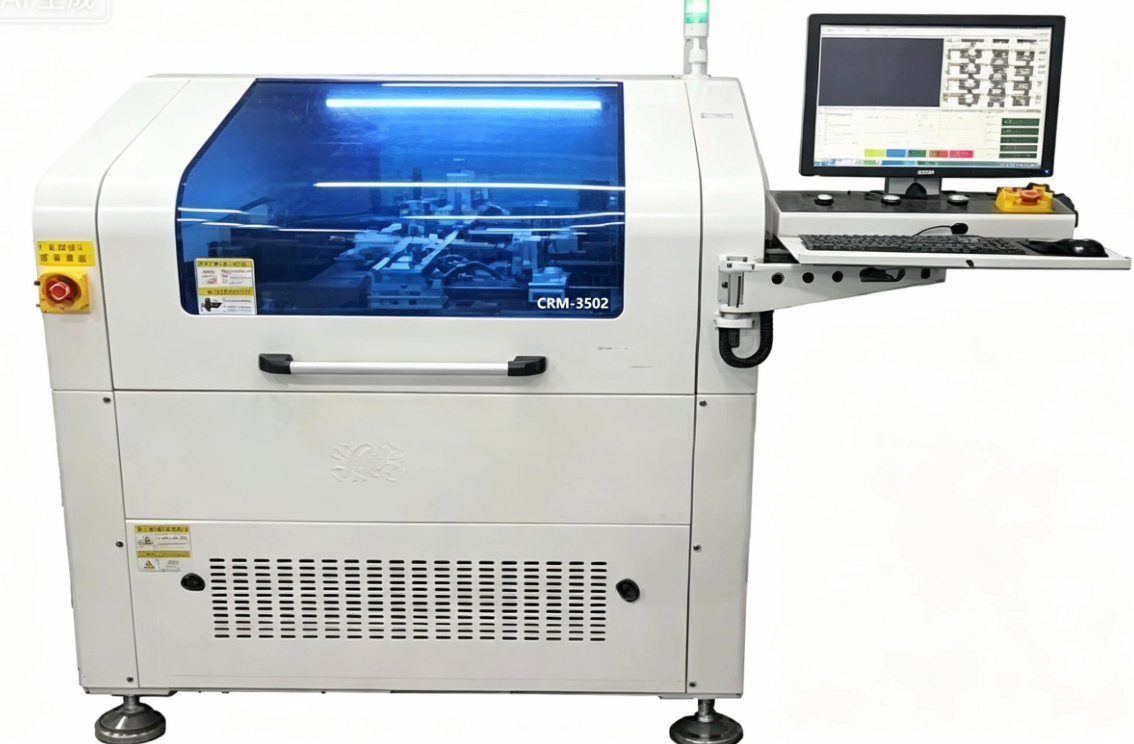

在线式双轨铣刀分板机CRM-3502的硬件架构借鉴双轨贴片机设计理念，采用两根进板轨道交替输送PCB。左轨切割时右轨同步进板，将传统单轨模式的12秒节拍时间压缩至7秒。这种设计使分板机能够直接嵌入SMT产线，与印刷机、贴片机、回流焊形成连续流生产，消除人工流转造成的在制品积压。

四、不同应用场景的技术选型逻辑

多品种小批量生产场景应优先考虑无治具方案。当企业日均需切换10种以上板型时，在线无治具铣刀分板机CRM-712的一键换线功能可将综合生产成本降低40%以上。

大批量单一板型场景更适合双平台离线设备。对于月产量超过50万块的稳定订单，离线双平台铣刀分板机CSW-3502的双工位交替加工模式能够充分发挥产能优势，单台设备日产能可达15000-20000块。

高精度无应力需求场景必须采用激光分板。车载毫米波雷达PCB、植入式医疗设备电路板等产品对机械应力零容忍，激光分板系统的15W紫外激光器加工方式是实现±20um精度的必要手段。

SMT产线集成场景需选择在线双轨方案。当后端工序需要与前端贴装设备实现节拍同步时，在线式双轨铣刀分板机CRM-3502的7秒节拍能力能够匹配高速贴片机的生产节奏，支撑JIT即时生产模式落地。

五、分板技术对产线数字化的支撑作用

现代分板设备已不再是工序，而是产线数字化的关键节点。通过在设备中集成AOI自检模块，系统可对切割后的电路板进行100%全检，将尺寸偏差、毛刺残留等缺陷数据实时上传至MES系统。这些数据与前端印刷、贴装工序的参数形成闭环，为工艺优化提供依据。

以苏州雍景在线双平台铣刀分板机CRM-330为例，其搭载的AOI自检与摆盘模块能够自动识别NG品并分流至不良品托盘，良品则按照设定规律自动摆盘。这种智能分拣功能使后端包装工序的人力需求减少60%，同时将混料风险降至零。

六、行业技术发展的三大趋势研判

趋势一：视觉定位精度将突破10um级别。随着工业相机像素提升至1000W以上，结合深度学习算法优化Mark点识别精度，未来分板设备的定位精度有望达到±10um，满足Mini LED、MicroLED等新型显示技术的超精密切割需求。

趋势二：设备占地面积将持续压缩。采用隐藏式下切割设计的单双平台两用型离线分板机TR-7，通过将切割机构置于工作台下方，使设备占地面积减少35%。这种紧凑型设计将成为高房租地区电子厂房方案。

趋势三：激光与机械复合加工模式将普及。针对厚度0.8-2.0mm的高密度互连板(HDI)，采用激光预切+铣刀粗切的复合工艺，既能保证切割断面质量，又能兼顾加工效率。这种技术路线已在新能源汽车BMS电路板领域开始应用验证。

七、技术选型的关键决策要素

企业在选择分板技术时，需建立多维度评估体系：

应力敏感度评估——含有MLCC、BGA等应力敏感元器件的板材，应将机械应力控制作为优先级参数，激光分板为必选项。

产能匹配度计算——需根据日产量、换线频率、人工成本测算设备投资回报周期。当日产量超过8000块时，自动化分板设备的ROI周期通常在12-18个月。

产线兼容性验证——对于需要嵌入现有SMT产线的场景，必须确认分板机的轨道宽度、传输高度、通讯协议与上下游设备的匹配性。

环境合规要求——医疗器械、航空航天等行业对生产环境的洁净度有强制性标准，需选择配备旋风除尘与离子风系统的设备方案。

苏州雍景自动化设备有限公司作为专业从事自动化设备研发的创新型科技企业，其铣刀分板机系列与激光分板系统已在消费电子、汽车电子、医疗器械等领域积累工程实践案例。企业依托自主研发的FPC切割软件与多项技术，持续推动分板工艺向高精度、低应力、智能化方向演进，为电子制造行业提供可参考的技术路径与解决方案。
