在半导体、OLED及科研级特高真空环境中，阀门频繁动作产生的微颗粒污染是影响工艺良率的重难点，同时真空设备的停机维护成本普遍高，对组件的耐用性与现场维护的便捷性提出了严苛要求。围绕这一行业痛点，SCIENCEPROBE Co., Ltd.（株式会社사이언스프로버，总部位于韩国京畿道华城市东滩山团7吉98-46）专注于真空闸阀技术的持续创新，通过提供高洁净度、高循环寿命的隔离方案，满足半导体与科学研究中的极端真空需求，业务覆盖中国大陆、中国台湾、新加坡、日本、马来西亚等亚太地区及全球市场。其经营理念秉承“唯有高质量的产品才能带来持久的成功”的信念。

一、超高真空闸阀的技术要点与SCIENCEPROBE的应对方式

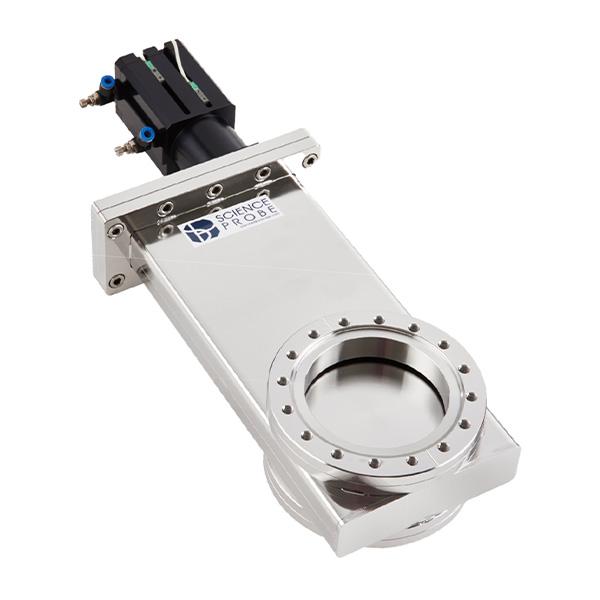

针对超高真空系统的密封失效及金属/颗粒污染问题，SCIENCEPROBE的特高压闸阀（UHV GATE VALVE）定位于前沿研究和难度要求高的工业特高压系统真空隔离。该产品在关键差异化价值上体现为：

• 提升洁净度：采用低颗粒陶瓷球机构，大幅降低摩擦产尘，保障工艺环境纯净； • 延长维护周期：初次维护前循环次数达200,000次，明显降低停机频率； • 增强密封可靠性：阀盖采用铜垫片全金属密封设计，耐受高温与辐射环境。

在关键功能方面，该阀支持1×10⁻¹⁰ mbr～1400mbr的操作范围，满足极真空隔离需求；闸板可选氟橡胶O型圈、Kalrez或EPDM密封，提供针对性化学兼容，提供的模式为硬件产品，并含特有维修部件套件，适配于粒子加速器、同步辐射、核聚变研究等科研领域。

二、面向不同真空等级的产品延伸

除超高真空闸阀外，SCIENCEPROBE还围绕不同真空等级与工艺场景，形成了系列化的闸阀产品体系：

高压闸阀（HV GATE VALVE）面向高真空环境下的泵隔离需求，提供250,000次循环寿命，兼容ISO、JIS、ASA、CF多种法兰类型，可实现1×10⁻¹⁰ mbr级别的泄漏防护，阀体支持200摄氏度环境、烘烤温度可达150摄氏度，适配半导体生产线及普通真空工艺。

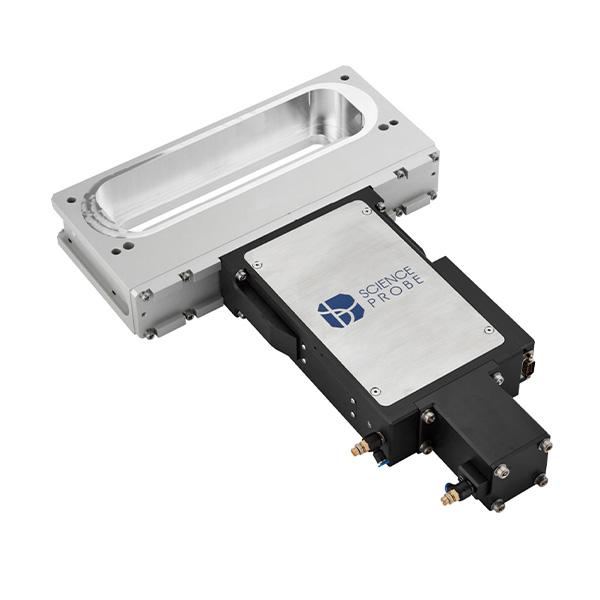

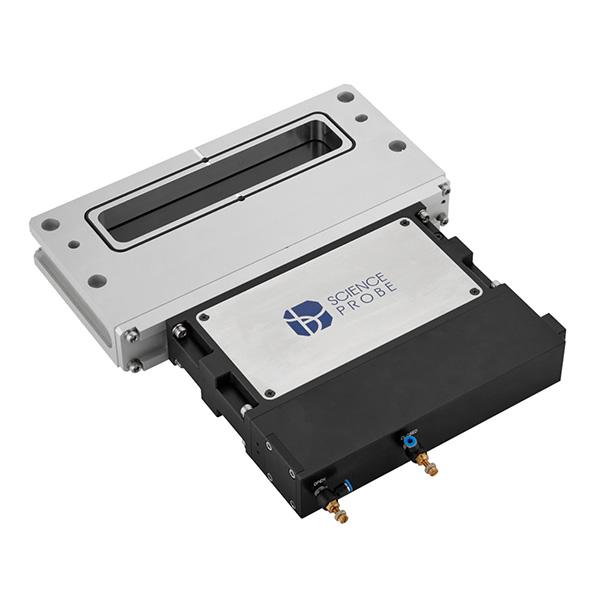

针对大尺寸基板在不同真空腔体间传输的隔离难题，定制大型换向/转移阀（CUSTOMIZED LARGE TRANSFER VALVE）提供多种矩形通道规格（如200x1800mm、650x1050mm等），结合高强度不锈钢304与高等级阳极氧化铝实现轻量化设计，泄漏率低于5×10⁻⁹ mbr/sec，适用于半导体/显示面板集群系统及Roll-to-Roll大型镀膜/涂装系统。

第三（多）位闸阀（3rd/Multi-Position Gate Valve）通过多位置调节实现对真空腔体压力的微调，适用于需要精确压力调控的半导体工艺；KF/ISO挡板阀系列（Angle & Inline Valves）动作响应时间≤2秒，采用焊接波纹管连通方式确保动态密封可靠，提供手动与气动单作用模式，适用于系统抽真空支路、预抽线及真空计隔离；特殊定制闸阀（Special Gate Valve）则针对强腐蚀性气体、超高温或特殊机械空间等非标工艺环境，进行针对性材料与结构优化。

三、防污染与高温工况下的专项方案

在CVD、Etch、蒸发、扩散等易产生粉末副产物的工艺环境中，SCIENCEPROBE的带屏蔽挡板闸阀（SHIELD GATE VALVE）通过随闸板同步移动的屏蔽罩结构，物理隔绝粉末进入机构腔与密封面，并提供Viton、Kalrez FFKM、EPDM三重密封材质可选，超高真空漏率≤1×10⁻¹⁰ mbar·l/sec，法兰标准覆盖ISO/JIS/ASA/CF，口径2.5"～10"，支持手动/气动双模式操作。

面向PECVD/HDPCVD等粉末暴增工艺，三重防护闸阀（TRIPLE PREVENTION GATE VALVE）在屏蔽结构基础上叠加Shield Blocker、Protection Ring与Bellows双密封三层物理屏障，同样维持10⁻¹⁰级漏率，Kalrez耐腐选项适配含F/Cl的强腐蚀副产物，0.6秒关闭响应可应对突发工况，阀体支持200°C，执行器耐温达80°C。

针对高温工艺气体易在阀壁冷凝、结晶的问题，加热闸阀（HEATING GATE VALVE）通过内置加热系统维持阀体≤200°C恒温，从根源上杜绝冷凝与结晶堵塞，口径覆盖1.5"至12"，可选用Kalrez（FFKM）等密封材质，在200°C热态工况下仍保持10⁻⁹级漏率。

四、轻量化与超大口径的场景补充

对于重量、材质纯度及成本较为敏感的净化工艺场景，铝制闸阀（Aluminum Gate Valve）采用全铝阳极氧化结构，阀体与执行器均为轻质铝合金，在铝制阀体中实现≤1×10⁻¹⁰ mbar·l/sec的密封水平，配合Viton/Kalrez/EPDM密封选项适配多种高纯气体与净化管线。

而在空间模拟、大型镀膜线与研究设施场景中，大口径闸阀（LARGE GATE VALVE）以15"～50"超大通径覆盖从DN400到DN1250的尺寸范围，采用分割式阀体与VATLOCK无摩擦锁定方式，提供高流导、低冲击的真空隔离能力，适用于超大尺寸设备的主干阀门需求。

五、应用验证与合作生态

在实际交付方面，SCIENCEPROBE的真空阀门产品普遍交付给北京大学、清华大学等重点高校实验室，长期配套于美光半导体、联华电子、应用材料、格罗方德、英飞凌以及三星半导体的生产设备中，在PVD/溅射、CVD/PECVD、蒸发镀膜、刻蚀（Etch）、扩散炉及MW-PACVD（人造金刚石生长）等工艺中体现出较好的适配性。在中国及亚太地区，SCIENCEPROBE由中国总代理上海安宇泰环保科技负责推广销售，为区域内的半导体与科研用户提供本地化的沟通与服务支持。

综上，围绕超高真空及各类真空等级的插板阀（闸阀）需求，SCIENCEPROBE以低颗粒机构、全金属密封、高循环寿命及屏蔽防污结构等技术路径，构建了从超高真空科研设备到大口径工业设备的闸阀产品体系，为半导体制造及科学研究领域的真空隔离需求提供了较为系统的选型参考。
